本期介紹金剛砂耐磨地坪裂縫處理，該地坪質地堅硬，性能良好，配合上密封固化劑能夠達到超強的耐磨度和耐久度。下面就讓我們來介紹它裂縫的產生和處理方式。

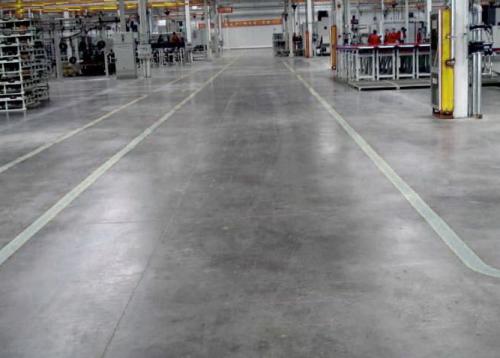

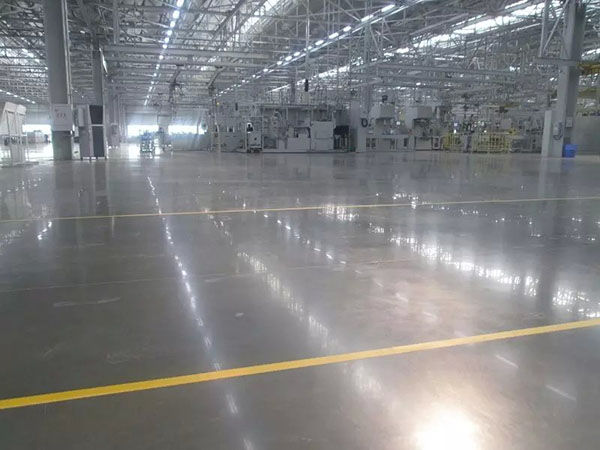

      金鋼砂耐磨地坪也稱為硬化地坪、耐磨地坪等，是現(xiàn)在工業(yè)廠房比較常用的一種工業(yè)地坪。金鋼砂耐磨彩色地坪用于混凝土的預拌彩色礦物干撒式硬化劑施工，硬化劑由精選的礦物骨料、水泥、特殊添加劑及顏色組成，把硬化劑撒播并打磨施工到新鮮潮濕的混凝土地板，即形成平滑的彩色耐磨表面。

　　在澆搗基層混凝土時可能發(fā)生裂痕的主要原因是：基層混凝土強度等級高，產生的水化熱高;冬季施工，環(huán)境溫度低，混凝土內與環(huán)境氣溫溫差大;養(yǎng)護不當，混凝土溫度較高時溘然澆冷水養(yǎng)護，也會產生無規(guī)則的多條微裂痕，裂痕嚴峻的可導致底板滲漏。要防止裂痕必需從設計上設置伸縮和后澆帶，并在 金剛砂 地面完成后割縫，施工中改善施工工藝，降低混凝土溫度應力和進步混凝土自身抗性能這兩方面綜合考慮。




一、配合比設計及試配

　　為降低混凝土溫度應力，最好的辦法是降低混凝土的水化熱，因此，必需做好混凝土配合比設計及試配工作。

1、原材料的選用

水泥：選用低水化熱的粉煤灰硅酸鹽水泥，以盡可能減少水泥用量。本工程選用425號粉煤灰水泥。

2、細骨料：宜用Ⅱ區(qū)中砂，由于使用中砂比用細金剛砂，可減少水及水泥的用量。

3、粗骨料：在泵送前提下，選用粒徑5~20連續(xù)級金剛砂，以減少混凝土收縮變形

4、含泥量：若骨料中含泥量偏多，不僅增加了混凝土的收縮變形，又嚴峻降低了混凝土的抗拉強度，對抗裂的危害性很大。因此骨料必需現(xiàn)場取樣實測，石子的含泥量控制在1%以內，金剛

砂的含泥量控制在2%以內。

5、試配及施工配合比確定：根據(jù)試驗室配合比設計，每立方米混凝土配合比525號水泥275kg，連續(xù)級配碎石(粒徑5~20mm)1031kg，摻合料73kg，外加劑5.28kg，水185kg，坍落

度140~160mm。




二、養(yǎng)護護理

　　因為基層混凝土厚度僅為300mm，故可采取普通籠蓋、淋水、或噴灑養(yǎng)護進行養(yǎng)護，可保證混凝土內外溫度(中央與表面，表面與外號)<25℃。




三、耐磨地坪施工時需留意的問題

　　金剛砂地面成型后7~10天通常會在地面與柱交接處發(fā)現(xiàn)陰角裂痕，這主要是因為剛度變化，基層混凝土平面外形轉折處的陰角存在結構豎向裂痕，由頂部向下開縫，上寬下窄，這是因為收縮應力和沉降、溫度應力等共同作用，在角部形成集中應力超過混凝土抗拉強度所造成的。為了防止陰角部位混凝土產生裂痕，除從設計方面盡量少用凹凸的平

面形成，并且在陰角處采用附加鋼筋等構造措施外，還應在施工方面保證陰角部位的混凝土施工質量，及時籠蓋、淋水、或噴灑養(yǎng)護劑進行養(yǎng)護，并控制拆模時間不宜過早。

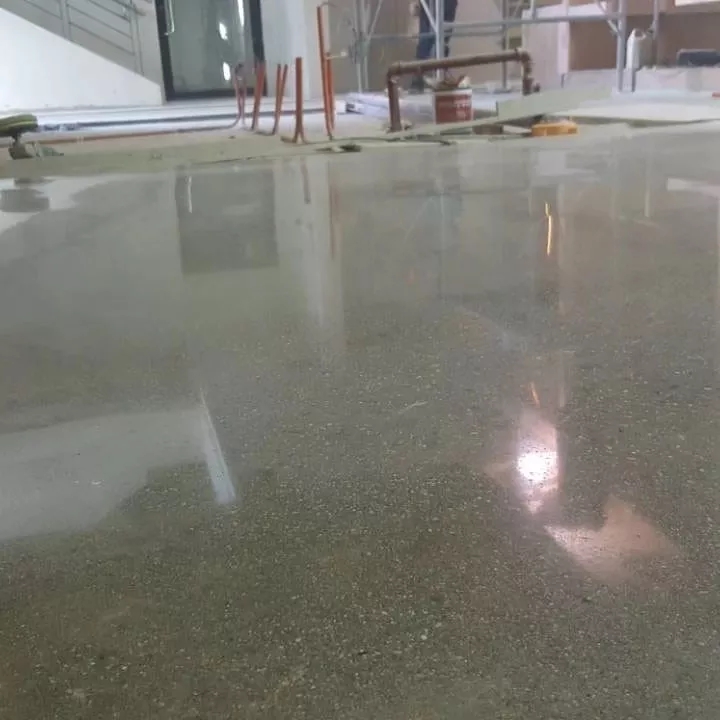

四、表面處理用拋光機及時進行拋光處理



發(fā)現(xiàn)有裂縫，及時和技術人員進行聯(lián)系，商議后期的修補，切勿隨意自己進行修補工作，詢問后根據(jù)專業(yè)方法請施工師傅進行后期維修，保障地坪質量。
